Модернізація системи освітлення в готовому інтер’єрі часто вимагає нестандартних рішень, щоб уникнути масштабних ремонтних робіт. Підключення нового світлового приладу через існуючу розетку дозволяє додати точку керування світлом без штроблення стін і порушення цілісності оздоблення, що є технічно допустимим при правильному розрахунку навантаження.
Для безпечної експлуатації такої мережі вкрай важливо дотримуватися електротехнічних стандартів, зокрема ПУЕ. Оскільки розетка розрахована на вищий струм, ніж вимикач, необхідно забезпечити надійну ізоляцію та правильну комутацію провідників, щоб уникнути перегріву контактів або короткого замикання в місці з’єднання двох різних ліній живлення.
Інструменти та витратні матеріали для монтажу
Підготовка до електромонтажних робіт починається зі збору професійного інвентарю, який гарантує точність маніпуляцій та особисту безпеку майстра під час контакту з елементами під напругою.
Необхідний комплект для роботи. Перелік базових інструментів:
- Викрутка-індикатор. Потрібна для визначення фазного провідника в розетці та перевірки відсутності напруги.
- Пасатижі з ізольованими ручками. Використовуються для вигину жил та фіксації дротів у клемах.
- Ніж для зачистки ізоляції. Спеціальний інструмент або стріпер для акуратного зняття оболонки без пошкодження мідної жили.
- Набір викруток. Хрестова та шліцова викрутки для монтажу механізмів у підрозетники.
Основним елементом мережі є кабель, де найкращим вибором для внутрішньої прокладки в Україні є мідний дріт марки ВВГнг. Він має низьку горючість і достатню гнучкість. Для лінії освітлення використовують перетин 1.5 мм², навіть якщо основна магістраль розетки виконана дротом 2.5 мм². Це обумовлено меншою потужністю ламп та специфікою клем вимикачів, які часто не розраховані на занадто товсті жили. Обов’язково підбирайте кабель з кількістю жил, що відповідає вашій схемі (дво- або трижильний).
Для встановлення самих механізмів знадобляться пластикові підрозетники, що монтуються в стіну або накладні коробки для зовнішньої установки. Надійність з’єднань у місцях розгалуження забезпечують клемники типу WAGO. Вони дозволяють з’єднати мідні дроти різного перетину без паяння чи скручування, створюючи стабільний електричний контакт, стійкий до окислення. Використання ізоляційної стрічки допустиме лише як додатковий захист, а не основний спосіб фіксації провідників у сучасних мережах.
Схема живлення одноклавішного вимикача від розетки
Принцип роботи цієї схеми базується на паралельному підключенні, де розетка виступає джерелом живлення для нової гілки освітлення, передаючи фазу на розрив вимикача.
| Тип провідника | Маркування | Колір ізоляції (стандарт) |
|---|---|---|
| Фаза | L | Коричневий, білий або чорний |
| Нуль | N | Синій або блакитний |
| Заземлення | PE | Жовто-зелений |
Механізм передачі живлення реалізується через створення перемички між фазною клемою розетки та вхідним контактом вимикача. Спочатку необхідно точно визначити, на якому контакті розетки знаходиться фаза за допомогою індикатора. Після вимкнення живлення в щитку, один кінець додаткового дроту затискається в тій же клемі розетки, де фіксується магістральна фаза. Інший кінець цього дроту підводиться до вимикача і вставляється в контакт, позначений стрілкою всередину або літерою L. Таким чином, вимикач отримує постійний потенціал для подальшого керування лампою.
Після того як фаза подана на вимикач, від його вихідного контакту (стрілка назовні) прокладається дріт до світильника. Важливо пам’ятати, що вимикач повинен розривати саме фазний провід, а не нульовий. Це критична вимога безпеки: якщо розривати нуль, то при вимкненому світлі патрон лампи все одно залишатиметься під напругою, що створює ризик ураження струмом під час заміни лампочки або технічного обслуговування приладу. Нульовий провід для світильника в цій схемі зазвичай береться також від розетки.
Для з’єднання трьох дротів в одній клемі розетки використовуйте перехідний клемник, щоб уникнути ослаблення затискача.
Прокладання кабель-каналів та встановлення підрозетників
Процес монтажу починається з детальної розмітки траси, яка з’єднає існуючу розетку з майбутнім місцем розташування вимикача. Лінії мають проходити суворо вертикально або горизонтально, щоб уникнути випадкового пошкодження кабелю в майбутньому при спробі повісити картину чи полицю. Оптимальна висота вимикача за сучасними стандартами становить 90 см від підлоги, що відповідає рівню опущеної руки дорослої людини.
- Розмітка. Олівцем нанесіть шлях кабелю від підрозетника розетки до точки встановлення вимикача та далі до світильника.
- Вибір способу монтажу. При відкритій проводці зафіксуйте пластикові кабель-канали (короби) вздовж ліній. При прихованій — виконайте штроблення канавок.
- Підготовка місця під вимикач. Висвердліть отвір коронкою 68 мм, якщо планується внутрішнє встановлення.
- Монтаж коробок. Встановіть підрозетник, зафіксувавши його гіпсовою сумішшю або саморізами залежно від типу стіни.
- Введення кабелю. Виламайте заглушки в коробках і протягніть дріт так, щоб залишився запас 10—15 см для зручної комутації.
Під час роботи з кабель-каналами важливо щільно підганяти стики та використовувати кутові перехідники для естетичного вигляду. Якщо ви обрали прихований монтаж, переконайтеся, що глибина штроби дозволяє повністю занурити кабель і покрити його шаром штукатурки товщиною не менше 10 мм. Після фіксації підрозетника обов’язково перевірте його положення будівельним рівнем, щоб клавіші вимикача розташовувалися рівно відносно горизонту.

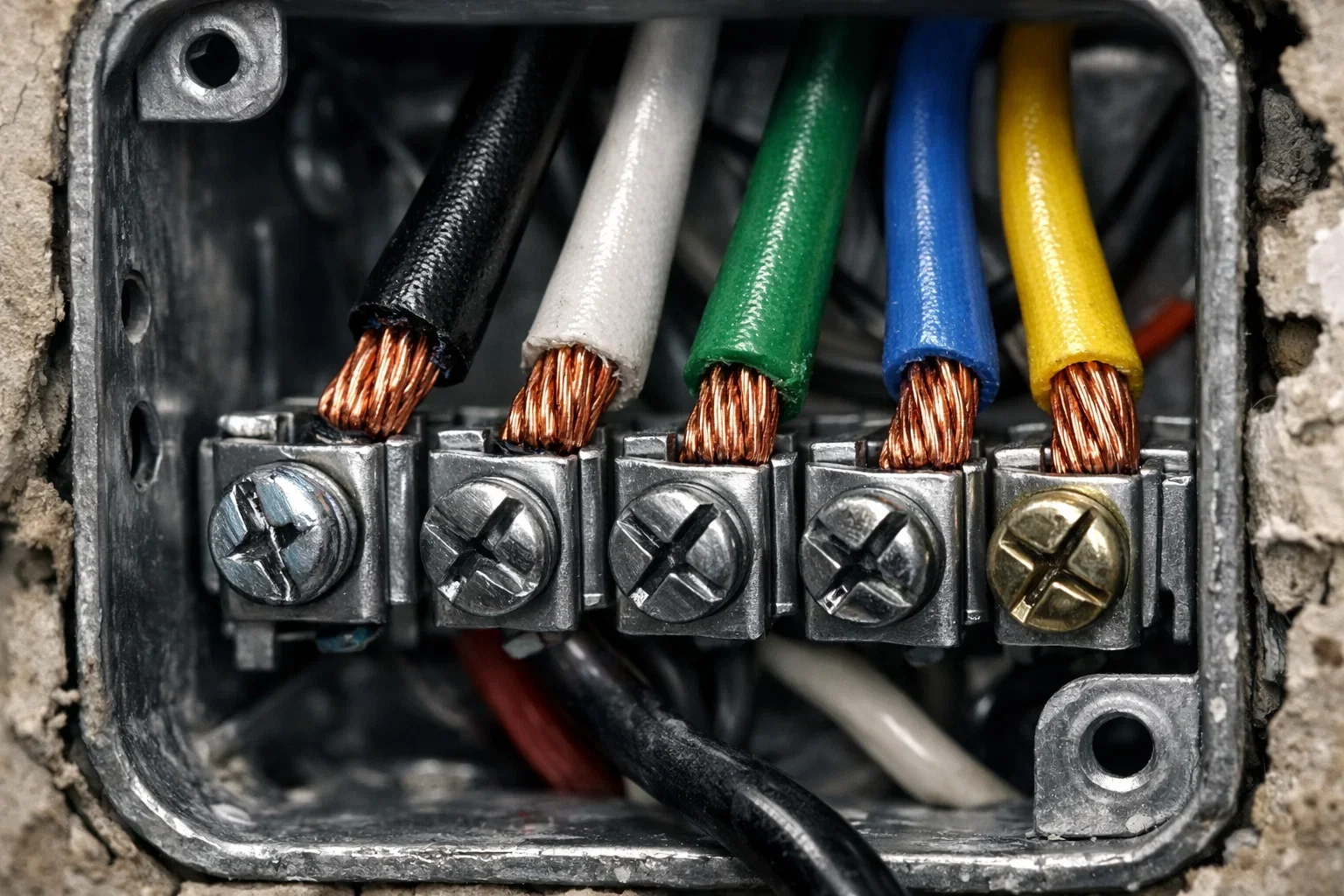

Комутація фазного та нульового провідників
Основним правилом успішної комутації є чітке розділення функцій кожного провідника в ланцюзі. Фаза, яка приходить від розетки, повинна подаватися виключно на вхідний розрив вимикача.
При реалізації схеми фазний провід (зазвичай коричневий) підключається до загального контакту вимикача. Від іншого контакту виходить «керована фаза», яка йде безпосередньо до центрального контакту патрона світильника. Це гарантує, що у вимкненому стані лампа повністю знеструмлена. Робота з нульовим провідником вимагає особливої уваги, оскільки він має забезпечити замкнене коло для проходження струму через лампу після замикання контактів вимикача.
Варіанти отримання нуля:
- Від розетки. Нульова жила світильника приєднується до нульової клеми розетки (синій дріт).
- Транзитом. Якщо кабель до лампи йде через спільну монтажну коробку, нуль з’єднується там за допомогою WAGO.
- Від розподільного щита. Використовується рідко при модернізації від розетки, але є технічно можливим.
Для забезпечення максимального рівня електробезпеки необхідно приділити увагу заземленню. Якщо ваш світильник має металевий корпус, жовто-зелений дріт (PE) обов’язково підключається до відповідної клеми заземлення на корпусі лампи та до заземлюючого контакту в розетці. Це запобіжить появі небезпечної напруги на зовнішніх частинах приладу у випадку пробою ізоляції всередині світильника.
Ніколи не використовуйте дріт заземлення як робочий нуль, це призведе до спрацювання ПЗВ та загрожує життю.
Специфіка підключення двоклавішних моделей
Використання двоклавішного вимикача дозволяє розділити освітлення на дві незалежні зони або керувати різними секціями однієї люстри. У цьому випадку від розетки все одно береться лише одна фаза, яка потім розподіляється всередині вимикача на дві вихідні лінії.
| Контакт вимикача | Призначення | Кількість дротів |
|---|---|---|
| Вхідний (L) | Фаза від розетки | 1 жила |
| Вихідний (1) | Перша група ламп | 1 жила |
| Вихідний (2) | Друга група ламп | 1 жила |
Для реалізації такої схеми від вимикача до світильника необхідно прокласти трижильний кабель (без урахування заземлення). Одна жила буде підключена до першої клавіші, друга — до другої, а третя — виконуватиме роль загального нуля для обох груп ламп. Усередині самого вимикача вхідна фаза зазвичай подається на одну спільну клему, від якої механізм розподіляє струм залежно від положення клавіш. Якщо світильник передбачає заземлення, загальна кількість жил у кабелі від вимикача до лампи зростає до чотирьох, що важливо врахувати при купівлі матеріалів.
Перевірка працездатності та запуск системи
Після завершення всіх монтажних робіт і візуальної перевірки правильності з’єднань, необхідно провести системне тестування, щоб переконатися в надійності створеного вузла.
- Подача напруги. Увімкніть відповідний автоматичний вимикач у розподільному щитку квартири.
- Індикація. Перевірте наявність фази на вхідному контакті вимикача за допомогою викрутки-індикатора.
- Тестування перемикання. Кілька разів увімкніть та вимкніть світло, спостерігаючи за чіткістю спрацювання лампи.
- Контроль навантаження. Залиште світло увімкненим на 15—20 хвилин для перевірки термічної стабільності.
Під час роботи під навантаженням важливо перевірити відсутність будь-яких сторонніх звуків (тріску) або запаху горілої ізоляції. Використання мультиметра дозволить точно виміряти напругу на контактах патрона, яка має становити приблизно 230 В. Також варто переконатися, що при увімкненні світла напруга в розетці, від якої взято живлення, залишається стабільною, а сама розетка не нагрівається. Якщо ви помітили іскріння в місцях затискання дротів, необхідно негайно знеструмити лінію та сильніше затягнути гвинтові клеми.
Чи гарантує такий метод довговічність вашої електромережі?
Життєздатність схеми живлення вимикача від розетки напряму залежить від якості контактних з’єднань та суворого дотримання відповідності перетину кабелю навантаженню. Хоча цей метод є зручним компромісом для локальної модернізації, він вимагає використання якісних клемників та мідного провідника. Правильний вибір між швидкістю монтажу та технічними нормами визначає не лише довговічність окремого вузла, а й пожежну безпеку всієї оселі.
