Створення надійних автономних систем живлення стало критичною потребою для українських домогосподарств у часи енергетичної нестабільності. Використання ємних накопичувачів дозволяє забезпечити роботу котлів, освітлення та зв’язку протягом тривалого часу без доступу до мережі.
Більшість побутових інверторів та джерел безперебійного живлення спроєктовані під базову напругу 12 вольт, що робить цей стандарт найпопулярнішим. Об’єднання двох акумуляторів у єдину мережу за спеціальною схемою дозволяє масштабувати загальний запас енергії, збільшуючи час автономності об’єкта вдвічі, при цьому повністю зберігаючи вихідні параметри напруги, необхідні для коректної роботи обладнання.
Принципи паралельного з’єднання акумуляторів
Паралельне з’єднання є єдиним правильним методом масштабування системи, коли необхідно зберегти вихідну напругу на рівні 12 вольт, одночасно збільшуючи загальну ємність енерговузла. У такій схемі сумарна кількість ампер-годин розраховується як проста сума показників обох пристроїв, що дозволяє системі довше видавати струм під навантаженням.
Основні технічні аспекти методу:
- Збереження вольтажу. Напруга на вихідних клемах залишається ідентичною напрузі одного елемента (12В).
- Сумування ємності. Якщо з’єднати два блоки по 100 Аг, загальна ємність системи становитиме 200 Аг.
- Розподіл навантаження. Струм розряду ділиться між двома батареями, що зменшує хімічне навантаження на кожну з них.
- Комутаційні елементи. Для з’єднання обов’язково використовуються перемички з однаковим перерізом та ідентичною довжиною.
Фізичний процес у такій мережі базується на рівномірному розподілі струму між накопичувачами. Коли ви підключаєте навантаження, електрони починають одночасно «виходити» з обох джерел. Використання дротів різної довжини або перерізу призведе до виникнення різного внутрішнього опору на плечах схеми, через що один акумулятор буде розряджатися швидше за інший, що провокує прискорений знос пластин.
При паралельному монтажі важливо уникати будь-яких помилок у схемотехніці, оскільки неправильна полярність призведе до короткого замикання. Кожен контакт має бути очищений від оксидів та щільно затягнутий болтовим з’єднанням для мінімізації втрат енергії на нагрів контактних груп.
Категорично заборонено послідовне з’єднання (плюс до мінуса), якщо метою є 12 вольт, адже це підвищить напругу до 24 вольт.
Рівномірність роботи системи залежить від того, наскільки вільно струм може циркулювати між елементами. У стані спокою акумулятори зрівнюють свій потенціал, тому важливо використовувати тільки справні пристрої. Будь-яка суттєва різниця в технічному стані призведе до того, що сильніша батарея буде постійно «підзаряджати» слабшу, втрачаючи ресурс.
Технічні вимоги до сумісності АКБ в одній мережі
Для стабільної роботи системи критично важливо, щоб обидва акумулятори були максимально ідентичними за своїми фізико-хімічними властивостями. Використання різних типів електроліту, наприклад поєднання класичного свинцево-кислотного АКБ з LiFePO4, призведе до конфлікту через різницю в напрузі повного заряду та алгоритмах розряду, що може спричинити займання або вихід з ладу BMS-плати.
| Параметр порівняння | Однакові акумулятори | Різні акумулятори |
|---|---|---|
| Внутрішній опір | Рівномірний розподіл струму | Перегрів елемента з меншим опором |
| Саморозряд | Мінімальні втрати енергії | Постійне паразитарне споживання |
| Термін служби | Максимальний (згідно з паспортом) | Скорочується в 2-3 рази |
| Ефективність заряду | Синхронне наповнення ємності | Хронічний недозаряд одного з АКБ |
Перед початком монтажу необхідно переконатися, що обидва пристрої мають однаковий рівень напруги (різниця не повинна перевищувати 0,1-0,2В). Якщо з’єднати повністю заряджений акумулятор з розрядженим, виникне величезний вирівнюючий струм, який може пошкодити клеми або внутрішні перемички батарей ще до підключення інвертора.
Критерії вибору пари для з’єднання:
- Тип технології. Використовуйте тільки ідентичні моделі (AGM+AGM, GEL+GEL або LiFePO4+LiFePO4).
- Ємність. Показник Аг має бути однаковим, щоб уникнути нерівномірного циклу заряд-розряд.
- Вік та знос. Бажано брати акумулятори з однієї партії виробництва та однакового терміну експлуатації.
- Напруга. Обидва елементи мають бути попередньо заряджені окремо до однакового рівня.
Недотримання цих вимог провокує виникнення «слабкої ланки» у ланцюзі. Навіть якщо обидва акумулятори нові, але мають різну ємність, той, що менший, буде швидше досягати критичного рівня розряду, змушуючи другий блок працювати за двох, що врешті-решт виведе з ладу обидва пристрої за лічені місяці активного використання.
Особливу увагу слід приділити перерізу дротів, оскільки при паралельному з’єднанні струми можуть бути значними. Слабкий контакт або занадто тонкий дріт стануть місцем активного виділення тепла, що не тільки знижує ККД всієї системи живлення, але й створює реальну загрозу пожежі в приміщенні, де встановлено обладнання.
Алгоритм підключення та схема комутації дротів

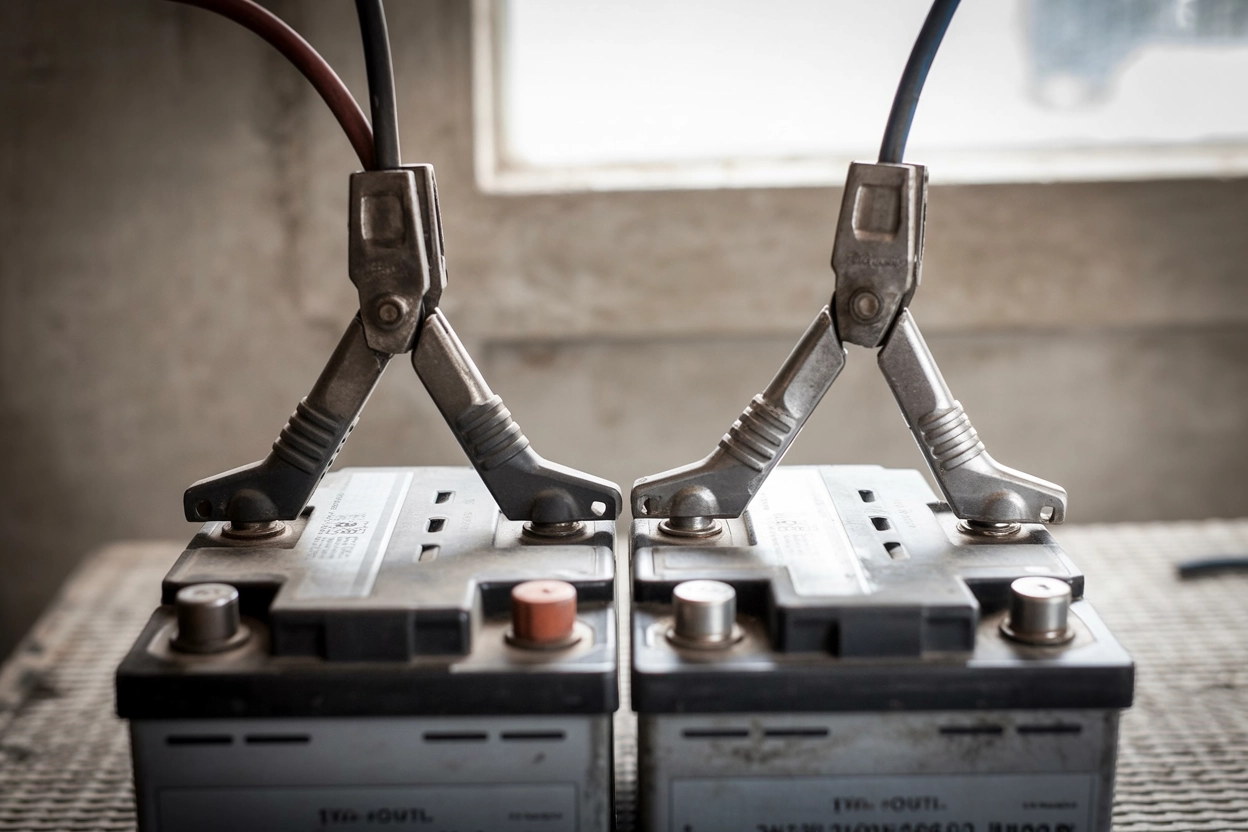

Процес монтажу вимагає уважності та чіткої послідовності дій для створення безпечного контакту. Почніть з підготовки кабелів: вони повинні бути обтиснуті якісними мідними наконечниками, що відповідають розміру клем ваших акумуляторів, а довжина позитивного та негативного з’єднувальних дротів має бути абсолютно однаковою для вирівнювання опору.
Порядок виконання робіт:
- Позитивна лінія. З’єднайте плюсову клему першої батареї з плюсовою клемою другої батареї червоним кабелем.
- Негативна лінія. З’єднайте мінусову клему першої батареї з мінусовою клемою другої чорним кабелем.
- Перевірка. Переконайтеся, що всі болти затягнуті максимально щільно і кабелі не бовтаються.
- Фінальне підключення. Приєднайте дроти від інвертора або зарядного пристрою до загальної збірки.
Ключовим моментом для довговічності системи є так зване «діагональне» підключення навантаження. Це означає, що плюсовий кабель від інвертора ви приєднуєте до вільної клеми першого акумулятора, а мінусовий кабель — до вільної клеми другого акумулятора. Така схема змушує струм проходити через обидва корпуси рівномірно, виключаючи ситуацію, коли перша батарея в ланцюзі бере на себе основний удар, а друга залишається недовантаженою.
Важливо забезпечити щільну фіксацію контактів та змастити їх спеціальною діелектричною змазкою для запобігання окисленню та перегріву під час пікових навантажень.
Після завершення комутації рекомендується перевірити напругу на виході за допомогою мультиметра. Прилад повинен показати стандартні 12,6–13,2 вольта (залежно від типу АКБ та рівня заряду). Якщо напруга суттєво вища або нижча, слід негайно вимкнути систему та перевірити правильність з’єднання полюсів, щоб не пошкодити підключену електроніку.
Особливості експлуатації та балансування заряду
Спільна робота двох акумуляторів вимагає специфічного підходу до процесу заряджання. Зарядний пристрій або інвертор «бачить» паралельну збірку як один великий акумулятор з подвоєною ємністю. Тому важливо налаштувати струм заряду таким чином, щоб він не перевищував сумарно допустимі межі для обох одиниць, забезпечуючи плавне та глибоке наповнення енергією.
Для літій-залізо-фосфатних (LiFePO4) батарей ситуація дещо складніша, оскільки кожен блок має власну вбудовану систему управління (BMS). При паралельному з’єднанні плати мають синхронізуватися:
- Попередній заряд. Перед об’єднанням кожен LiFePO4 блок треба зарядити на 100% окремо.
- Струм балансування. BMS автоматично перерозподіляє енергію між комірками всередині корпусу, але не між різними корпусами.
- Моніторинг. Бажано використовувати батареї з Bluetooth-модулем для контролю стану кожної одиниці через додаток.
Однією з головних проблем паралельних систем є «циркулюючі струми». Вони виникають, коли один з акумуляторів починає втрачати ємність або має вищий внутрішній опір через знос. У такому разі енергія починає постійно перетікати від кращої батареї до гіршої навіть без підключеного споживача. Це веде до поступового саморозряду всієї системи та її деградації, тому раз на кілька місяців варто перевіряти кожен АКБ окремо.
Рекомендовані параметри кабелів для 12В систем:
| Потужність інвертора (Вт) | Струм (А) | Мідний переріз (мм²) |
|---|---|---|
| 600 — 800 | 50 — 70 | 16 |
| 1000 — 1200 | 80 — 100 | 25 |
| 1500 — 2000 | 130 — 170 | 35 — 50 |
Для забезпечення максимальної безпеки в ланцюг між акумуляторами та інвертором рекомендується встановити запобіжник відповідного номіналу. Це захистить систему від наслідків внутрішнього короткого замикання в одному з акумуляторів. Також слід уникати розміщення батарей у закритих нішах без вентиляції, оскільки навіть герметичні AGM та GEL моделі можуть виділяти незначну кількість газів при інтенсивному заряді високими струмами.
Чи виправдовує себе паралельне об’єднання у вашій системі?
Успіх масштабування ємності автономної мережі безпосередньо залежить не лише від дотримання правильної полярності при монтажі, а й від суворого контролю ідентичності характеристик обох акумуляторів. Тільки при використанні однакових за типом, ємністю та станом пристроїв можна досягти стабільної роботи без передчасного зносу. Такий підхід гарантує довговічність всієї енергосистеми, забезпечує ефективне живлення критичних приладів під час відключень та дозволяє отримати максимум користі від наявного обладнання без необхідності переходу на більш дорогі високовольтні рішення.
